Euer iPhone 6 hat keinen Power mehr? Hier zeigen wir euch, wie ihr ihm wieder neues Leben einhaucht, indem ihr den Akku wechselt. Wir haben zwei Anleitungen für euch: Die ausführliche Videoanleitung und die bebilderte Anleitung für erfahrene Schrauber. Alles nötige Werkzeug ist in unserem iPhone 6 Akku-Set schon enthalten.



iPhone 6

Facts
iPhone 6
iPhone 6 - Akku wechseln

Übrigens: Fürs iPhone 4, 4s, 5, 5c und 5s haben wir spezielle Akku-Sets mit Ersatz-Batterie, Werkzeug und magnetischer Schraubenkarte für euch.

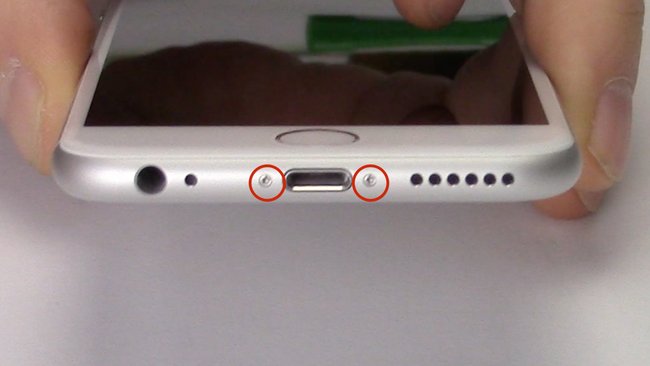

1. Schritt - Schrauben entfernen

1. Schritt - Schrauben entfernen



  • Pentalobe-Schrauben von der Unterseite eures iPhone entfernen.
  • Unbedingt einen Pentalobe-Schraubendreher verwenden, ansonsten beschädigt ihr die Schrauben und es kann passieren, dass ihr die Schrauben gar nicht heraus bekommt.
Bilderstrecke starten(15 Bilder)
iPhone 6 und Lumia 930 im Kamera-Vergleich [Galerie]

2. Schritt - Display entfernen

2. Schritt - Display entfernen



  • Jetzt müsst ihr mit einem Saugnapf das Display leicht anheben, um es mit einem Plasik-Tool aus seinem Rahmen zu hebeln. Hierbei einmal komplett rund ums Display fahren.
  • ACHTUNG: Nicht mit Metall arbeiten! Ihr verkratzt sonst euer Gehäuse.

3. Schritt - Abdeckplatte entfernen

3. Schritt - Schrauben lösen



  • Das Display in einem 90-Grad-Winkel aufklappen.
  • Die fünf Schrauben bei der Abdeckplatte entfernen.
  • Abdeckplatte entfernen.
  • ACHTUNG: Die Schrauben sortieren! Es gibt längere und kürzere. Falls ihr die später falsch hinein schraubt, könnt ihr euer Logic Board beschädigen.

4. Schritt - Flexkabel lösen

4. Schritt - Flexkabel lösen



  • Vier Flexkabel vom Logicboard trennen.
  • Flexkabel immer mit einem Plastiktool entfernen. Wenn ihr hier mit Metall arbeitet, verletzt ihr unter Umständen die Anschlüsse auf dem Logicboard.

5. Schritt - Kleber entfernen

5. Schritt - Akku lösen



  • Die beiden rot markierten Kleber vom Akku lösen.
  • Dann die Powerstrip-ähnlichen Klebebänder unter dem Akku herausziehen.
  • Das funktioniert leider nicht immer. Oft reissen die Klebebänder, dann müsst ihr den Akku umständlich per Hebelverfahren entfernen.
  • Tipp: In unserem Video zeigen wir euch beide Varianten: Kleber herausziehen und Akku raus Hebeln.

6. Schritt - Abdeckplatte entfernen

6. Schritt - Akku Platte und Flexkabel entfernen



  • Die beiden Schrauben der Abdeckplatte entfernen
  • Die Abdeckplatte auf die  Seite legen.

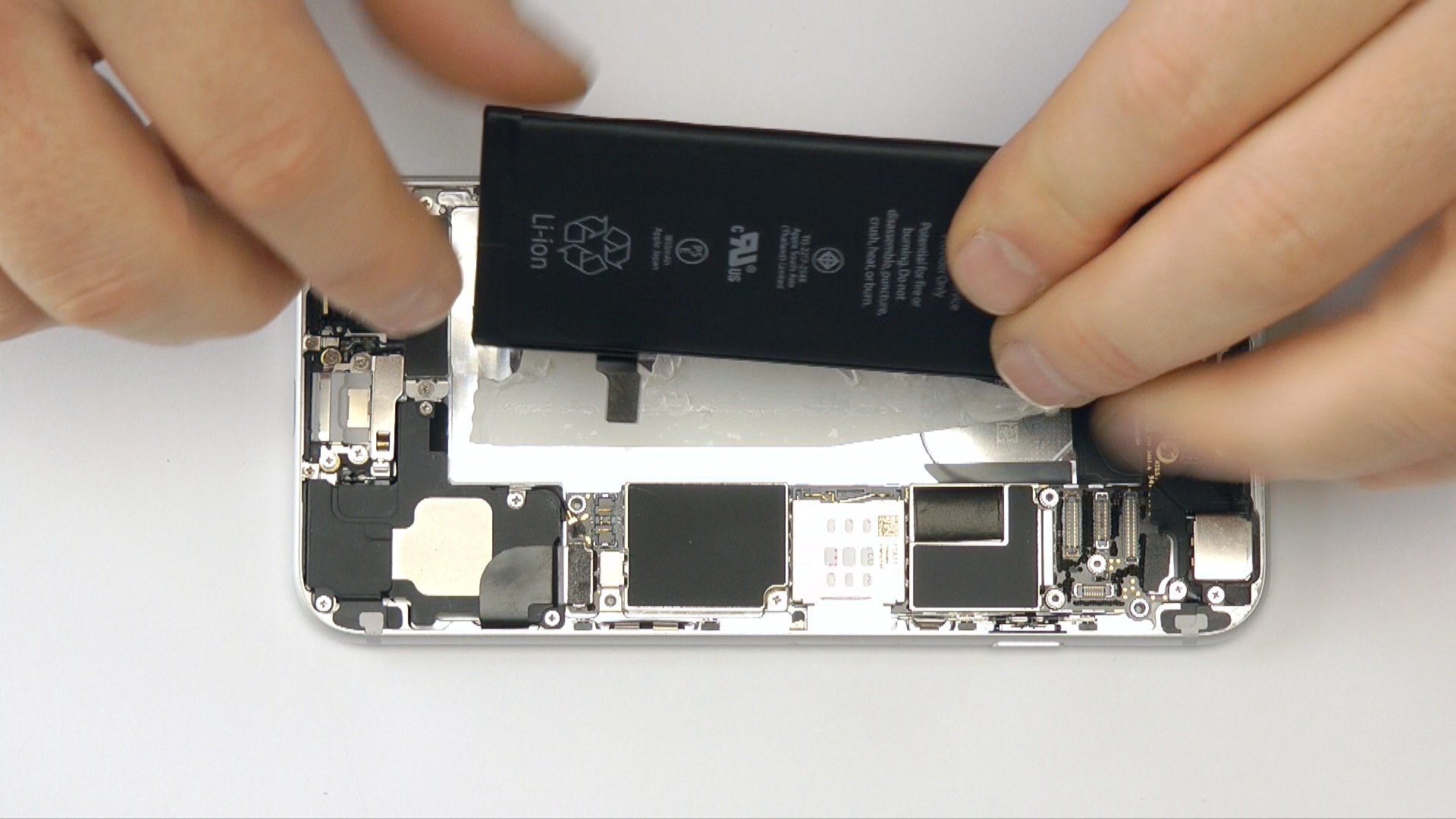

7. Schritt - iPhone 6 Akku wechseln

7. Schritt - Akku einbauen



  • Flexkabel des Akkus lösen.
  • Alten Akku entfernen.
  • Neuen Akku einbauen und Flexkabel wieder anschließen.

8. Schritt - Abdeckplatte befestigen

8. Schritt - Akku befestigen

  • Akdeckplatte wieder an ihren Platz legen.
  • Mit den beiden Schrauben sichern.

9. Schritt - Flexkabel vom Display befestigen

9. Schritt - Flexkabel anschließen



  • Display im 90-Grad-Winkel an der Kopfseite des Smartphones hinstellen.
  • Die vier Flexkabel auf die passenden Anschlüsse klicken.
  • ACHTUNG: Flexkabel sind empfindlich und ihr solltet sehr vorsichtig beim Hineinklicken sein.

10. Schritt - Abdeckplatte der Flexkabel befestigen

10. Schritt - Flexkabel sichern



  • Abdeckplatte wieder anbringen.
  • Die 5 Schrauben wieder hinein drehen.
  • ACHTUNG: Auf die Längen achten. Eine Schraube an der falschen Stelle kann das Logicboard beschädigen.

11. Schritt - Display einbauen

11. Schritt - Display schließen





  •  Das Display nach unten klappen.
  • Von oben nach unten in den Rahmen hinein drücken.

12. Schritt - Schrauben befestigen

12. Schritt - Schrauben reindrehen



  • Die beiden Pentalobe-Schrauben wieder hinein schrauben.
  • Tipp: Damit kein Spalt zwischen Display und Rahmen bleibt, müsst ihr beim Festziehen der Schrauben das Display sanft nach unten drücken.

ESD-Hinweis: Eine Beschädigung eures Smartphones durch elektrostatische Entladung (ESD) ist möglich.
Wir empfehlen euch einen Potenzialausgleich durch zu führen oder ein ESD Armband zu verwenden.

Achtung: Das öffnen eures Smartphones  führt zum Garantieverlust. Innerhalb der Garantiezeit empfehlen wir euch die Reparatur nur dann durch zu führen, wenn der Hersteller die Garantieleistung nicht erbringt (z.b. beim Displaybruch)
